為了避免電子電路中在開機瞬間產生的浪涌電流，在電源電路中串接一個功率型NTC熱敏電阻，能有效的抑制開機時的浪涌電流，并在完成浪涌電流抑制作用后，由于通過其電流的持續作用，功率型熱敏電阻的阻值將下降的一個非常小的程度，它消耗的功率可以忽略不計，不會對正常的工作電流造成影響，所以在電源回路中使用功率型NTC熱敏電阻，是抑制開機浪涌電流保護電子設備免遭破壞的最為簡便而有效的措施。
功率型NTC熱敏電阻器的選用原則
1.電阻器的最大工作電流〉實際電源回路的工作電流
2.功率型電阻器的標稱電阻值
R≥1.414*E/Im
式中 E為線路電壓
Im為浪涌電流
對于轉換電源，逆變電源，開關電源，UPS電源， Im=100倍工作電流
對于燈絲，加熱器等回路 Im=30倍工作電流
3.B值越大，殘余電阻越小，工作時溫升越小
4.一般說，時間常數與耗散系數的乘積越大，則表示電阻器的熱容量越大，電阻器抑制浪涌電流的能力也越強。
華巨電子生產的功率型防浪涌熱敏電阻工3種類型如下：
其中SC系列為常規熱敏電阻常見的有D5,D7,D9,D11,D13,D15,D20,D25系列，如5D5,5D7,5D9,10D11,10D15,5D20,5D25等
具體規格型號和參數等信息參見：http://m.miejunlu.cn/ntcremin/sc.htm
SCD系列是SCD系列大功率NTC熱敏電阻是華巨電子工程師花費數年時間研制出來的專利產品，產品選用納米材料等高科技產品作為原材料聯合南京東南大學和理工大學等幾所學校和科研院所聯合研發的新一代抑制浪涌的功率型NTC熱敏電阻，生產中采用新工藝新技術生產的新一代防浪涌NTC熱敏電阻，SCD系列熱敏電阻具有抑制浪涌能力強，最大穩態電流大，性能穩定，性價比高等特點。廣泛應用于各種大功率電源，充電器，工業設備，汽車電子，航空航天領域，對于擬制浪涌沖，防止因電流浪涌損壞設備的正常運行起到很好地保護作用。SCD系列具有大穩態電流最大可以達到35A,大阻值，大電流，耐高溫的特點。相比SC系列的1歐的熱敏電阻最大穩態電流10A的熱敏電阻，SCD系列可以做到1歐姆35A，SCD系列的防浪涌能力更強。
具體規格型號和參數等信息參見：http://m.miejunlu.cn/ntcremin/scd.htm
MF74系列熱敏電阻是特殊安裝方式的大功率熱敏電阻，除少數場合基本被SCD系列替代。
具體規格型號和參數等信息參見：http://m.miejunlu.cn/ntcremin/mf74.htm

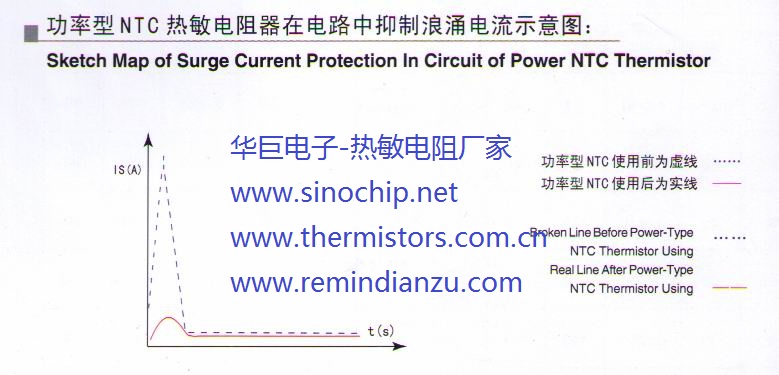

下圖為使用MF72熱敏電阻前后浪涌電流得比較曲線圖，虛線為使用熱敏電阻前，實線為使用熱敏電阻后。
|
隨著電子產品對可靠性要求的不斷提高和能源資源的日益緊縮，高可靠性和高效節能的電子產品將是未來電子產品發展的一個方向，因此在產品的電源設計上，必須要充分考慮其可靠性能和電源使用效率。
本文首先分析電子產品為什么會有開機浪涌，然后以典型的電源電路為例分析如何使用熱敏電阻抑制浪涌電流，最后介紹熱敏電阻在實際應用中應如何選型。
開機浪涌電流產生的原因
圖1是典型的電子產品電源部分簡化電路，C1是與負載并聯的濾波電容。在開機上電的瞬間，電容電壓不能突變，因此會產生一個很大的充電電流。根據一階電路零狀態響應模型所建立的一階線性非齊次方程可以求出其電流初始值相當于把濾波電容短路而得到的電流值。這個電流就是我們常說的輸入浪涌電流，它是在對濾波電容進行初始充電時產生的，其大小取決于啟動上電時輸入電壓的幅值以及由橋式整流器和電解電容其所形成的回路的總電阻。
圖1
電源示意圖
假設輸入電壓V1為220Vac，整個電網內阻（含整流橋和濾波電容）Rs=1Ω,若正好在電源輸入波形達到90度相位的時候開機，那么開機瞬間浪涌電流的峰值將達到I=220×1.414/1=311(A)。這個浪涌電流雖然時間很短,但如果不加以抑制，會減短輸入電容和整流橋的壽命,還可能造成輸入電源電壓的降低，讓使用同一輸入電源的其它動力設備瞬間掉電，對臨近設備的正常工作產生干擾。
浪涌電流的抑制
浪涌電流的抑制方法有很多，一般中小功率電源中采用電阻限流的辦法抑制開機浪涌電流。圖2是一個常見的110V/220V雙輸入電源示意圖，以此為例，我們分析一下如何使用NTC熱敏電阻進行浪涌電流的抑制。
圖2
110/220Vac雙輸入電源示意圖
NTC熱敏電阻，即負溫度系數熱敏電阻，其特性是電阻值隨著溫度的升高而呈非線性的下降。NTC在應用上一般分為測溫熱敏電阻和功率型熱敏電阻，用于抑制浪涌的NTC熱敏電阻指的就是功率型熱敏電阻器。
圖2中R1~R4為熱敏電阻浪涌抑制器通常放置的位置。對于同時兼容110Vac和220Vac輸入的雙電壓輸入產品，應該在R1和R2位置同時放兩個NTC熱敏電阻，這樣可使在110Vac輸入連接線連接時和220Vac輸入連接線斷開時的沖擊電流大小一致，也可單獨在R3或R4處放置一個NTC熱敏電阻。對于只有220Vac輸入的單電壓產品，只需在R3或R1位置放1個NTC熱敏電阻即可。
其工作原理如下：
在常溫下，NTC熱敏電阻具有較高的電阻值（一般選用5Ω或10Ω），即標稱零功率電阻值。參考圖1的例子，串接10ΩNTC時，開機浪涌電流為：I=220×1.414/(1+10)=
28(A)，比未使用NTC熱敏電阻時的311A降低了10倍，有效的起到了抑制浪涌電流的作用。
開機后，由于NTC熱敏電阻迅速發熱、溫度升高，其電阻值會在毫秒級的時間內迅速下降到一個很小的級別，一般只有零點幾歐到幾歐的大小，相對于傳統的固定阻值限流電阻而言，這意味著電阻上的功耗因為阻值的下降隨之降低了幾十到上百倍，因此這種設計非常適合對轉換效率和節能有較高要求的產品，如開關電源。
斷電后，NTC熱敏電阻隨著自身的冷卻，電阻值會逐漸恢復到標稱零功率電阻值，恢復時間需要幾十秒到幾分鐘不等。下一次啟動時，又按上述過程循環。
改進型電源設計
上述使用NTC浪涌抑制器的電路與使用固定電阻的電路相比，已經具備了節能的特性。對于某些特殊的產品，如工業產品，有時客戶會提出如下要求：1、如何降低NTC的故障率以提高其使用壽命？2、如何將NTC的功耗降至最低？3、如何使串聯了NTC熱敏電阻的電源電路能適應循環開關的應用條件？
對于第1、2兩點，因為NTC熱敏電阻的主要作用是抑制浪涌，產品正常啟動后它所消耗的能量是我們不需要的，如果有一種可行的辦法能將NTC熱敏電阻從正常工作的電路中切斷，就可以滿足這種要求。
對于第3點，首先分析為什么使用了NTC熱敏電阻的產品不能頻繁開關。從電路工作原理的分析我們可以看到，在正常工作狀態下，是有一定電流通過NTC熱敏電阻的，這個工作電流足以使NTC的表面溫度達到100℃～200℃。當產品關斷時，NTC熱敏電阻必須要從高溫低阻狀態完全恢復到常溫高阻狀態才能達到與上一次同等的浪涌抑制效果。這個恢復時間與NTC熱敏電阻的耗散系數和熱容有關，工程上一般以冷卻時間常數作為參考。所謂冷卻時間常數，指的是在規定的介質中，NTC熱敏電阻自熱后冷卻到其溫升的63.2％所需要的時間（單位為秒）。冷卻時間常數并不是NTC熱敏電阻恢復到常態所需要的時間，但冷卻時間常數越大，所需要的恢復時間就越長，反之則越短。
在上述思路的指導下，產生了圖3的改進型電路。產品上電瞬間，NTC熱敏電阻將浪涌電流抑制到一個合適的水平，之后產品得電正常工作，此時繼電器線圈從負載電路得電后動作，將NTC熱敏電阻從工作電路中切去。這樣，NTC熱敏電阻僅在產品啟動時工作，而當產品正常工作時是不接入電路的。這樣既延長了NTC熱敏電阻的使用壽命，又保證其有充分的冷卻時間，能適用于需要頻繁開關的應用場合。
圖3
帶繼電器旁路電路的電源設計示意圖
NTC熱敏電阻的選型
NTC熱敏電阻的選型要考慮以下幾個要點：
最大額定電壓和濾波電容值
濾波電容的大小決定了應該選用多大尺寸的NTC。對于某個尺寸的NTC熱敏電阻來說，允許接入的濾波電容的大小是有嚴格要求的，這個值也與最大額定電壓有關。在電源應用中，開機浪涌是因為電容充電產生的，因此通常用給定電壓值下的允許接入的電容量來評估NTC熱敏電阻承受浪涌電流的能力。對于某一個具體的NTC熱敏電阻來說，所能承受的最大能量已經確定了，根據一階電路中電阻的能量消耗公式E=1/2×CV2可以看出，其允許的接入的電容值與額定電壓的平方成反比。簡單來說，就是輸入電壓越大，允許接入的最大電容值就越小，反之亦然。
NTC熱敏電阻產品的規范一般定義了在220Vac下允許接入的最大電容值。假設某應用條件最大額定電壓是420Vac，濾波電容值為200μF，根據上述能量公式可以折算出在220Vac下的等效電容值應為200×4202/2202=729μF，這樣在選型時就必須選擇220Vac下允許接入電容值大于729μF的型號。
產品允許的最大啟動電流值和長期加載在NTC熱敏電阻上的工作電流
電子產品允許的最大啟動電流值決定了NTC熱敏電阻的阻值。假設電源額定輸入為220Vac，內阻為1Ω，允許的最大啟動電流為60A，那么選取的NTC在初始狀態下的最小阻值為Rmin=(220×1.414/60)-1=4.2(Ω)。至此，滿足條件的NTC熱敏電阻一般會有一個或多個，此時再按下面的方法進行選擇。
產品正常工作時，長期加載在NTC熱敏電阻上的電流應不大于規格書規定的電流。根據這個原則可以從阻值大于4.2Ω的多個電阻中挑選出一個適合的阻值。當然這指的是在常溫情況下。如果工作的環境溫度不是常溫，就需要按下文提到的原則來進行NTC熱敏電阻的降額設計。
NTC熱敏電阻的工作環境
由于NTC熱敏電阻受環境溫度影響較大，一般在產品規格書中只給出常溫下（25℃）的阻值，若產品應用條件不是在常溫下，或因產品本身設計或結構的原因，導致NTC熱敏電阻周圍環境溫度不是常溫的時候，必須先計算出NTC在初始狀態下的阻值才能進行以上步驟的選擇。
當環境溫度過高或過低時，必須根據廠家提供的降功耗曲線進行降額設計。將功耗曲線一般有兩種形式，如圖4所示。
圖4
降功耗曲線
對曲線a，允許的最大持續工作電流可用以下公式表示：
對曲線b，允許的最大持續工作電流可用以下公式表示：
事實上，不少生產廠家都對自己的產品定義了環境溫度類別，在實際應用中，應盡量使NTC熱敏電阻工作的環境溫度不超出廠家規定的上/下限溫度。同時，應注意不要使其工作在潮濕的環境中，因為過于潮濕的環境會加速NTC熱敏電阻的老化。
結論
通過以上分析可以看出，在電源設計中使用NTC熱敏電阻型浪涌抑制器，其抑制浪涌電流的能力與普通電阻相當，而在電阻上的功耗則可降低幾十到上百倍。對于需要頻繁開關的應用場合，電路中必須增加繼電器旁路電路以保證NTC熱敏電阻能完全冷卻恢復到初始狀態下的電阻。在產品選型上，要根據最大額定電壓和濾波電容值選定產品系列，根據產品允許的最大啟動電流值和長時間加載在NTC熱敏電阻上的工作電流來選擇NTC熱敏電阻的阻值，同時要考慮工作環境的溫度，適當進行降額設計。
|

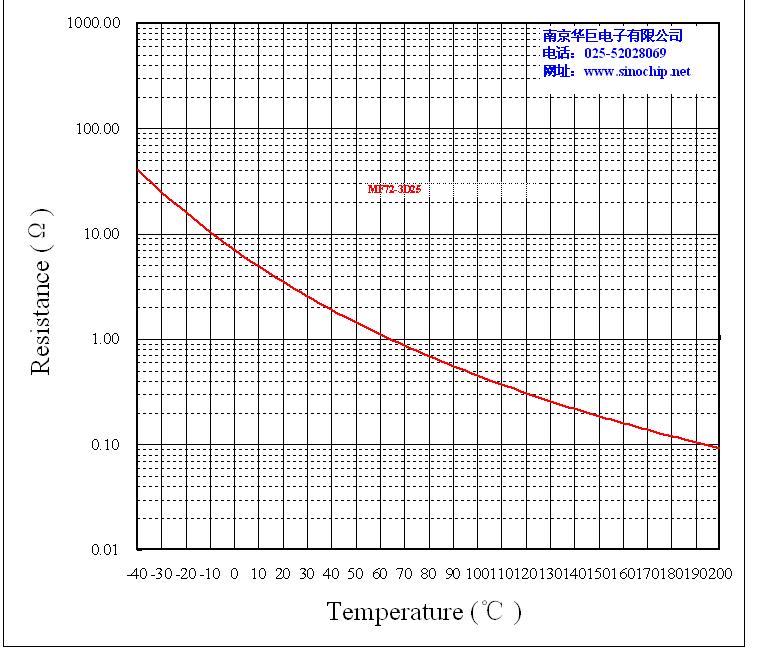

下圖為MF72-3D25的R-T阻溫特性曲線
NTC負溫度系數熱敏電阻專業術語
零功率電阻值 RT（Ω）
RT指在規定溫度 T
時，采用引起電阻值變化相對于總的測量誤差來說可以忽略不計的測量功率測得的電阻值。
電阻值和溫度變化的關系式為：
RT = RN expB(1/T – 1/TN)
RT ：在溫度 T （ K ）時的 NTC 熱敏電阻阻值。
RN
：在額定溫度 TN （ K ）時的 NTC 熱敏電阻阻值。
T ：規定溫度（ K ）。
B ： NTC
熱敏電阻的材料常數，又叫熱敏指數。
exp
：以自然數 e 為底的指數（ e = 2.71828 …）。
該關系式是經驗公式，只在額定溫度 TN
或額定電阻阻值 RN
的有限范圍內才具有一定的精確度，因為材料常數 B
本身也是溫度 T 的函數。
額定零功率電阻值 R25 （Ω）
根據國標規定，額定零功率電阻值是 NTC
熱敏電阻在基準溫度 25 ℃ 時測得的電阻值 R25，這個電阻值就是
NTC 熱敏電阻的標稱電阻值。通常所說 NTC
熱敏電阻多少阻值，亦指該值。
最大穩態電流
在環境溫度為25℃時允許施加在熱敏電阻器上的最大連續電流。
25℃下最大電流時近似電阻值 （Ω）
25℃下最大電流時近似電阻值就是在環境溫度25℃時，對熱敏電阻施加允許的最大連續電流時，熱敏電阻剩余的阻值，亦稱最大殘余電阻值。
材料常數（熱敏指數） B 值（ K ）
B 值被定義為：
RT1 ：溫度 T1 （ K ）時的零功率電阻值。
RT2 ：溫度
T2 （ K ）時的零功率電阻值。
T1， T2
：兩個被指定的溫度（ K ）。
對于常用的 NTC 熱敏電阻， B 值范圍一般在 2000K ～
6000K 之間。
零功率電阻溫度系數（αT ）
在規定溫度下， NTC
熱敏電阻零動功率電阻值的相對變化與引起該變化的溫度變化值之比值。
αT ：溫度 T （ K ）時的零功率電阻溫度系數。
RT
：溫度 T （ K ）時的零功率電阻值。
T ：溫度（ T
）。
B ：材料常數。
耗散系數（δ）
在規定環境溫度下， NTC
熱敏電阻耗散系數是電阻中耗散的功率變化與電阻體相應的溫度變化之比值。
δ： NTC 熱敏電阻耗散系數，（ mW/ K ）。
△ P
： NTC 熱敏電阻消耗的功率（ mW ）。
△ T ： NTC
熱敏電阻消耗功率△ P 時，電阻體相應的溫度變化（ K
）。
熱時間常數(τ)
在零功率條件下，當溫度突變時，熱敏電阻的溫度變化了始未兩個溫度差的
63.2% 時所需的時間，熱時間常數與 NTC
熱敏電阻的熱容量成正比，與其耗散系數成反比。
τ：熱時間常數（ S ）。
C： NTC
熱敏電阻的熱容量。
δ： NTC 熱敏電阻的耗散系數。
額定功率Pn
在規定的技術條件下，熱敏電阻器長期連續工作所允許消耗的功率。在此功率下，電阻體自身溫度不超過其最高工作溫度。
最高工作溫度Tmax
在規定的技術條件下，熱敏電阻器能長期連續工作所允許的最高溫度。即:
T0-環境溫度。
測量功率Pm
熱敏電阻在規定的環境溫度下，
阻體受測量電流加熱引起的阻值變化相對于總的測量誤差來說可以忽略不計時所消耗的功率。
一般要求阻值變化大于0.1%，則這時的測量功率Pm為：
|
|
