PTC線性熱敏電阻
特點
LPTC線性熱敏電阻的阻值隨溫度升高而增大，呈直線變化，線性好，與PTC高分子陶瓷合成的熱敏電阻相比，線性好，無需采取線性補償措施使電路設計簡化。

①、什么叫溫度系數
答:溫度系數是指線性熱敏電阻隨溫度的升，降相應的阻值高，低變化率。例:常溫(25度)1K 300OPPM的熱敏電阻，每溫度變化1度，阻值變化0.3%,當溫度由25度升至105度時，阻值由lK變為lK X(l+0.3%X(l05-25))=1.240K。溫度系數越大，阻值變化率也大。阻值變化率除了由廠家生產時由溫度系數決定，用戶在電路設計時也可以增大集成放大器的增益，增大變化率(PPM);用普通電阻與熱敏電阻串、并聯，可降底變化率 (PPM)。
②、什么叫正溫度線性熱敏電阻?
答:普遍熱敏電阻部存在阻、溫的非線性變化，需要設計線性補償電路。本產品能在-40度-250度區域內保持阻、溫的線性變化，從而簡化電路。目前，普遍的PTC正溫度熱敏電阻的阻溫特性是突變性的，線性區域很窄，通常用于電路的過流保護，不用于溫度檢測，溫度補償電路。本產品正好補充了這萬面的應用領域。
③、設計、試用該產品時還有什么萬便之處?
答:同一檔溫度系數的熱敏電阻可以串、并使用，其阻溫特性不變，例:lK 2OOOPPM，可串聯成2K 2O0OPPM或并聯成500Ω 20OOPPM，給電路實驗提供萬便，可以獲得最佳數據，便于訂單，批量生產。

應用范圍
1.SMD線性熱敏電阻特性：
·體積小
·無引線,適合高密度表面貼裝
·優良的可焊性及耐熱沖擊性
·適合波峰焊及再流焊
2.PTC貼片線性熱敏電阻用途：
·半導體陶瓷電容、液晶顯示、晶體管及移動通訊設備用石英振蕩器的溫度補償等需溫度補償的各種電路,精密電路和晶振器溫度補償
·可充電電池的溫度探測,汽車工業溫度檢測及控制
·計算機微處理器的溫度探測,家用電器的溫度檢測及控制，醫療器械溫度檢測及控制制
·微馬達調速控制

■產品特點

CMZL貼片線性PTC熱敏電阻產品采用PTC材料，物理工藝制成，具有優越的穩定性、復線性，重復百萬次，特性曲線不變。阻值隨溫度升高而增大，呈直線變化，線性好，與PTC高分子陶瓷合成的熱敏電阻相比，線性好，無需采取線性補償措施使電路設計簡化。并且阻值一致性好，互換性強，外形、規格保準化。溫度感應速度快，空氣介質中為1-2秒，靈敏度高。體積小、結構堅固、外形標準化，適宜印刷線路板的自動化安裝。

■ 應用范圍

CMZL貼片線性PTC熱敏電阻廣泛用于通訊、汽車、儀表、計算機、家電等行業的溫度控制、溫度測量，溫度補償。普遍的PTC正溫度熱敏電阻的阻溫特性是突變性的，線性區域很窄，通常用于電路的過流保護，不用于溫度檢測，溫度補償電路。本產品正好補充了這方面的應用領域。

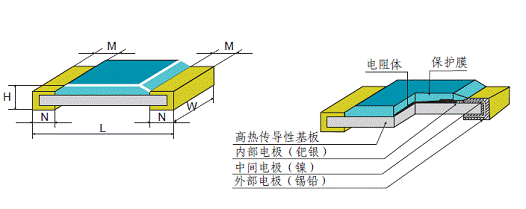

CMZL貼片線性PTC熱敏電阻產品結構及外形尺寸

封裝類型	L（長）	W（寬）	T（厚）	M（端頭寬）
0603（1608）	0.063±.006（1.6±0.15）	0.031±.006（0.8±0.15）	0.037max（0.95max）	0.004min（0.10min）
0805（2012）	0.08±.008（2.0±0.20）	0.05±.008（1.25±0.2）	0.05max（1.25max）	0.006min（0.15min）
1206（3216）	0.126±.008（3.2±0.20）	0.063±.008（1.6±0.20）	0.063max（1.60max）	0.008min（0.20min）

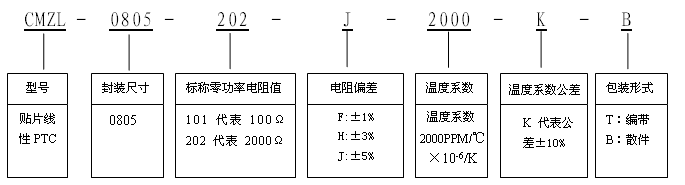

規格型號	阻值范圍	阻值精度	溫度系數	溫度系數公差	額定功耗
規格型號	（Ω）at25℃	阻值精度	PPM/℃	溫度系數公差	（W）
CMZL0603-101可提供樣品	100	±1%,±5%	3100	±10%	0603(1608):1/16 0805(2012):1/10 1206 (3216):1/8
CMZL0603-471可提供樣品	470		3200
CMZL0805-101可提供樣品	100		3300
CMZL0805-471可提供樣品	470		3100
CMZL0805-471可提供樣品	470		3300
CMZL0805-102可提供樣品
規格型號	阻值范圍	阻值精度	溫度系數	溫度系數公差	額定功耗
規格型號	（Ω）at25℃	阻值精度	PPM/℃	溫度系數公差	（W）
CMZL0603-101	100	±1%,±5%	1500、2000、2500、3000、4000	±10%	0603(1608):1/16 0805(2012):1/10 1206 (3216):1/8
CMZL0603-391	390
CMZL0603-471	470
CMZL0603-561	560
CMZL0603-681	680
CMZL0603-102	1K
CMZL0603-202	2K
CMZL0603-302	3K
CMZL0603-332-CMZL0603-103	3.3K~10K
CMZL0805-101	100
CMZL0805-391	390
CMZL0805-471	470
CMZL0805-561	560
CMZL0805-681	680
CMZL0805-102	1K
CMZL0805-202	2K
CMZL0805-302	3K
CMZL0805-332-CMZL0805-103	3.3K~10K
CMZL1206-101	100
CMZL1206-391	390
CMZL1206-471	470
CMZL1206-561	560
CMZL1206-681	680
CMZL1206-102	1K
CMZL1206-202	2K
CMZL1206-302	3K
CMZL1206-472	4.7K
CMZL1206-562	5.6K
CMZL1206-622-CMZL1206-203	6.2K~20K
