		WMZ71/72/73 消磁型PTC熱敏電阻

消磁型PTC熱敏電阻
WMZ71/72/73系列PTC熱敏電阻器主要用于彩色電視機/彩色顯示器顯像管消磁電路,具有殘余電流低,可靠性高等優點,其典型應用線路如下圖所示. 尤其值得一提的是,WMZ71焊接包封型產品從根本上消除了WMZ72/73系列裝殼型產品所固有的電極氧化,簧片老化等先天缺陷,此類產品在技術、工藝、材料等方面有極多特殊要求，只有日本村田、Nichicon和美國WECC等少數高端廠商有能力生產，華巨憑借和外資合作的優勢成功推出了此系列高端產品，其產品性能、品質通過了歐洲著名彩電制造商的認可。我司產品成本、交貨具有一流競爭力，有機會成為各彩色電視機、顯示器主力廠商替代進口的首選品牌。

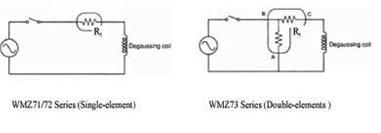

1:應用電路圖

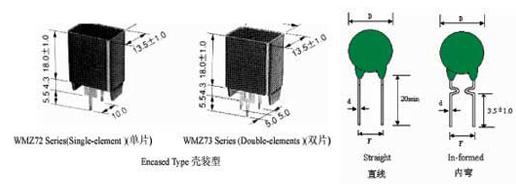

外形結構

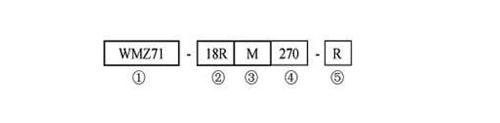

3.產品標志說明

①產品系列：WMZ71：焊接引線PTC消磁熱敏電阻
72：殼裝型（單片）PTC消磁熱敏電阻
73：殼裝型（雙片）PTC消磁熱敏電阻
②標稱阻值：82R-82Ω　4R7-4.7Ω 151-150Ω
③阻值精度：N-±30％　M-±20％　k-±10％　J-±5％
④最大工作電壓： 270-270VAC 140-140VAC
⑤特別代碼：符合Rohs標準

型號	標稱阻值	開關溫度	額定電壓	最大電壓	電流特性			線圈電阻	尺寸
型號	R25(Ω)	Tb(℃)	U(V)	Umax(A)	起始電流 (A)	3秒后 (mA)	180秒后 (mA)	(Ω)	D(mm)	T(mm)
WMZ71-5R0M140	5	60±10	110	140	≥35	≤300	≤60	3.5	20	7
WMZ71-7R0M140	7		110	140	≥28	≤300	≤60	3.5	20	7
WMZ71-8R0M140	8		110	140	≥22	≤300	≤60	5	20	7
WMZ71-9R0M140	9		110	140	≥21	≤300	≤60	5	20	7
WMZ71-12RM140	12		110	140	≥17	≤300	≤60	5	20	7
WMZ71-7R0M270	7		220	270	≥22	≤300	≤45	20	20	7
WMZ71-9R0M270	9		220	270	≥20	≤300	≤45	20	20	7
WMZ71-12RM270	12		220	270	≥22	≤300	≤45	15	20	7
WMZ71-14RM270	14		220	270	≥20	≤300	≤45	15	20	7
WMZ71-18RM270	18		220	270	≥19	≤300	≤45	12	20	7
WMZ71-27RM270	27		220	270	≥15	≤300	≤30	10	12	7

MZ72系列

型號	標稱阻值	開關溫度	額定電壓	最大電壓	電流特性			線圈電阻	最小線圈電阻
型號	R25(Ω)	Tb(℃)	U(V)	Umax(A)	起始電流 (A)	3秒后 (mA)	180秒后 (mA)	(Ω)	(Ω)
WMZ72-3ROM140V	3	60±10	110	140	≥22	≤300	≤60	10	5
WMZ72-4R5M140V	4.5		110	140	≥30	≤300	≤60	5	4
WMZ72-5R0M140V	5		110	140	≥35	≤300	≤60	3.5	1
WMZ72-7R0M140V	7		110	140	≥24	≤300	≤60	5	4
WMZ72-8ROM140V	8		110	140	≥22	≤300	≤60	5	3.5
WMZ72-9R0M140V	9		110	140	≥20	≤250	≤50	5	3
WMZ72-12RM140V	12		110	140	≥17	≤250	≤50	5	3
WMZ72-14RM140V	14		110	140	≥15	≤250	≤50	5	3
WMZ72-4R5M270V	4.5		220	270	≥30	≤200	≤50	15	12
WMZ72-7ROM270V	7		220	270	≥27	≤200	≤50	15	12
WMZ72-9R0M270V	9		220	270	≥24	≤200	≤40	15	10
WMZ72-12RM270V	12		220	270	≥24	≤200	≤40	12	8
WMZ72-14RM270V	14		220	270	≥24	≤200	≤40	10	8
WMZ72-18RM270V	18		220	270	≥22	≤200	≤40	8	8
WMZ72-27RM270V	27		220	270	≥17	≤200	≤40	6	5
WMZ72-14RM270V	14		220	270	≥24	≤300	≤60	10	8
WMZ72-18RM270V	18	80±10	220	270	≥20	≤300	≤60	10	8

MZ73系列

型號	標稱阻值	副片電阻	開關溫度	額定電壓	最大電壓	電流特性			線圈電阻
型號	R25(Ω)	R25(Ω)	Tb(℃)	U(V)	Umax(A)	起始電流 (A)	3秒后 (mA)	180秒后 (mA)	(Ω)
WMZ73-3R0M140V	3	100-1000	60±10	110	140	≥28	≤300	≤15	5.5
WMZ73-4R5M140V	4.5			110	140	≥23	≤300	≤15	8
WMZ73-5R0M140V	5			110	140	≥35	≤300	≤15	3.5
WMZ73-7R0M140V	7			110	140	≥24	≤300	≤15	5
WMZ73-8R0M140V	8			110	140	≥22	≤300	≤15	5
WMZ73-9R0M140V	9			110	140	≥17	≤300	≤15	8
WMZ73-12RM140V	12			110	140	≥14	≤300	≤15	8
WMZ73-14RM140V	14			110	140	≥12	≤300	≤15	10
WMZ73-4R5M270V	4.5			220	270	≥30	≤300	≤12	15
WMZ73-7R0M270V	7			220	270	≥26	≤300	≤10	15
WMZ73-9R0M270V	9			220	270	≥24	≤300	≤10	15
WMZ73-12RM270V	12			220	270	≥24	≤300	≤10	12
WMZ73-14RM270V	14			220	270	≥24	≤300	≤10	10
WMZ73-18RM270V	18			220	270	≥22	≤300	≤10	8
WMZ73-27RM270V	27			220	270	≥14.5	≤300	≤6	12
WMZ73-36RM270V	36			220	270	≥12.5	≤300	≤6	10
