		WZPM波紋護套管測溫鉑熱電阻傳感器

概述
　　Pt100鉑熱電阻作為測量溫度用的傳感器，通常和顯示儀表、記錄儀表及控制裝置配套使用，測量范圍-50℃~180℃。軸承測溫鉑熱電阻溫度傳感器與智能溫度控制儀配合使用，能夠直接顯示出軸承被測部位的實際溫度,便于記錄和控制。
特點
　　采用德國進口薄膜鉑熱電阻元件，產品質量達到IEC751國際標準。鉑電阻的電阻值隨著溫度的變化而變化。溫度和電阻的關系接近于線性，偏差極小，且電氣性能穩定。耐振動、可靠性高，同時具有精確靈敏、穩定性好、產品壽命長和安裝方便等優點。產品引線外部有不銹鋼波紋護套管，兩端有緊固螺紋連接，外形美觀、安裝可靠。WZPM-208BT型測溫端采用絕緣陶瓷管，造型美觀，絕緣性能好，抗軸電流對測量的干擾性強。密封良好，能防止軸瓦油泄漏。
工作原理
　　Pt100鉑電阻溫度傳感器是利用金屬鉑在溫度變化時自身電阻值也隨之改變的特性來測量溫度的，顯示儀表將會指示出鉑電阻的電阻值所對應的溫度值。當被測介質中存在溫度梯度時，所測得的溫度是感溫元件所在范圍內介質層中的平均溫度。

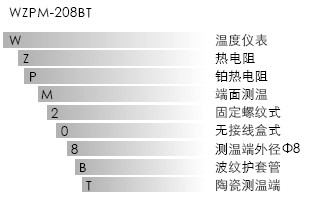

型號示例

訂貨
　訂貨時，請?jiān)敿?xì)說明產品型號、測溫端尺寸、安裝孔深度、鉑熱電阻分度號、測溫端和接線端螺紋尺寸，波紋護套管長度，接線端長度。特殊要求供需雙方商定。
　　例如：?jiǎn)沃сK熱電阻WZPM-208BT，鉑熱電阻分度號Pt100，測溫端Φ8 x 38，安裝孔深60mm，測溫端螺紋M10×1，接線端螺紋M12×1，波紋護套管長度2000mm，接線端長度500mm。

技術數據

測溫范圍	分度號	精度等級	0℃阻值	熱響應時間	絕緣電阻
-50℃~ 180℃	PT100	A	100Ω±0.06Ω	6秒	≥200MΩ
-50℃~ 180℃	PT100	B	100Ω±0.12Ω	6秒	≥200MΩ

型號	測溫端材料	測溫端尺寸	波紋護套管	測溫端螺紋	接線端螺紋	引線
WZPM-201B	1Cr18Ni9Ti 不銹鋼	Φ6X18	Φ8	M8X0.75 M10X1	M12X1 M14X1.25	橡膠線或氟46線 3X0.2m㎡
WZPM-208B	H62	Φ8X45	Φ8	M10X1	同上	同上
WZPM-209B	H62	Φ8.7X16	Φ8	M10X1	同上	同上
WZPM-208BT	陶瓷	Φ8X38	Φ8	M10X1	同上	同上
WZPM-2010B	H62	Φ10X45	Φ8	M14X1.25	同上	同上

傳感器工作電流應≤1mA

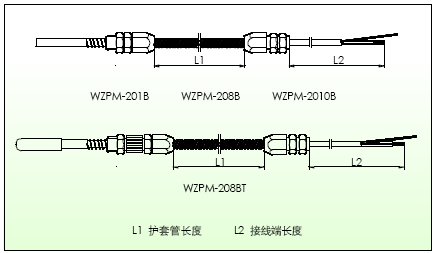

結構示例

安裝說明
　　將傳感器安裝在需要檢測溫度的部位，不要讓傳感器引線承受拉力，引線接在電機接線盒內，屏蔽線應接地（接在電機殼體上），安裝時應牢固、密封、可靠。
