SPDM壓敏電阻電涌保護器,SPDM壓敏電阻防雷模塊

    壓敏電阻是一種限壓型保護器件。利用壓敏電阻的非線性特性，當過電壓出現在壓敏電阻的兩極間，壓敏電阻可以將電壓鉗位到一個相對固定的電壓值，從而實現對后級電路的保護。壓敏電阻的主要參數有：壓敏電壓、通流容量、結電容、響應時間等。
    壓敏電阻的響應時間為ns級，比空氣放電管快，比TVS管稍慢一些，一般情況下用于電子電路的過電壓保護其響應速度可以滿足要求。壓敏電阻的結電容一般在幾百到幾千Pf的數量級范圍，很多情況下不宜直接應用在高頻信號線路的保護中，應用在交流電路的保護中時，因?yàn)槠浣Y(jié)電容較大會增加漏電流，在設計防護電路時需要充分考慮。壓敏電阻的通流容量較大，但比氣體放電管小。
   壓敏電阻的最大特點是當加在它上面的電壓低于它的閥值"UN"時，流過它的電流極小，相當于一只關死的閥門，當電壓超過UN時，它的阻值變小，這樣就使得流過它的電流激增而對其他電路的影響變化不大從而減小過電壓對后續敏感電路的影響。利用這一功能，可以抑制電路中經常出現的異常過電壓，保護電路免受過電壓的損害。
產品類型描述:
   SPD型壓敏電阻器,具有通流容量大、電壓范圍寬、響應時間短、抑制浪涌好、安裝更換方便等特點。因而廣泛應用于鐵路自動信號、交通控制中心、通信中繼站、低壓配電、半導體器件及各種電器設備操作過電壓保護及大氣過電壓保護。SPD型防雷模塊用于電器設備、電子線路浪涌過電壓的保護，其用劣化指示報警方法、獲得有顯示功能的防
雷組合體。

1、特性
電壓范圍寬（150V-2500V）
非線性系數大
通流容量大
響應時間快
劣化指示?2、主要用途
半導體器件保護
通信、測量、控制儀器浪涌過電壓保護?
電源操作過電壓保護
低壓配電盤過電壓保護

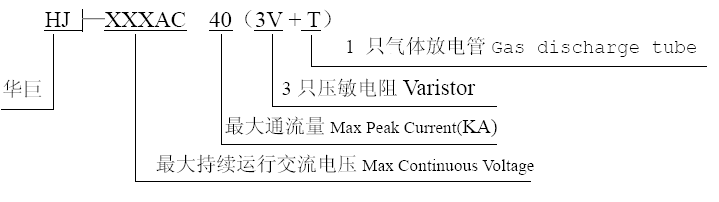

3.型號命名外型結構和尺寸：

外形尺寸：

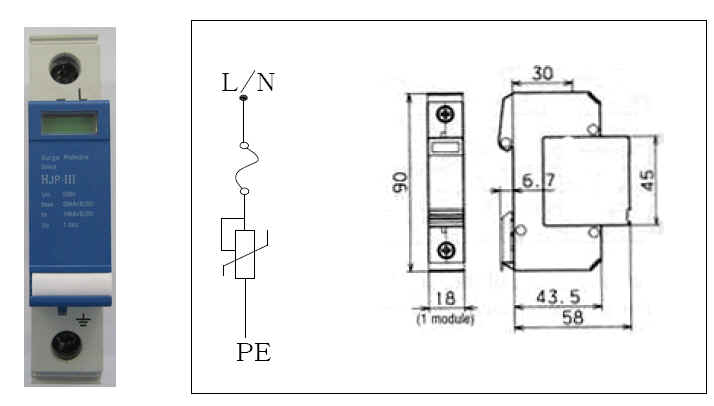

HJP-XXXAC40V

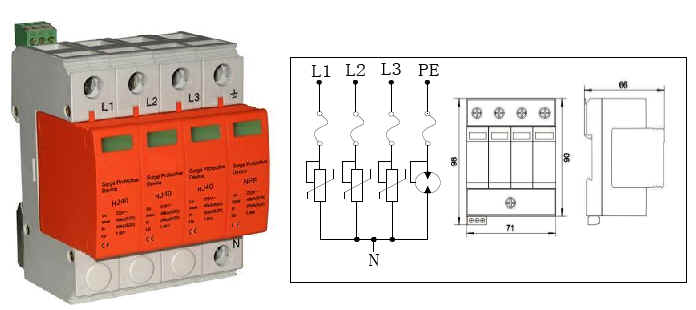

HJD—XXXAC40（3V+T）

4.產品規格及主要電氣參數：

型號 Model NO	HJP—XXXAC40V				HJD—XXXAC40（3V+T）
最大持續運行電壓 UAc(V) Max Continuous Voltage	275	320	385	420	275	320	385	420
電壓保護水平 Voltage protects（20KA）Up	≤1.2KV	≤1.5KV	≤1.8KV	≤2.0KV	≤1.2KV	≤1.5KV	≤1.8KV	≤2.0KV
電力系統 Electric system	TN/TT				TN/TT
額定通流量 Rated Peak Current	20KA(8/20us)				20KA(8/20us)
最大通流量 Max Peak Current	40KA(8/20us)				40KA(8/20us)
響應時間 Impulse Response Time	L/N—PE		≤25ns		L—N		≤25ns
					N—PE		≤100ns
工作溫度 Operating Temperature	-40℃~85℃
相對濕度 Relative Humidity	≤100ns
絕緣電阻 Insulation	＞10³MΩ

注：

①使用溫度范圍（Operating Temperature Range）：-40to85℃

②保存溫度范圍（Storage Temperature Range）：-40to110℃
公司亦可根據客戶要求生產出電壓更高的壓敏電阻，目前公司可以生產的最高壓敏電壓為2700V
